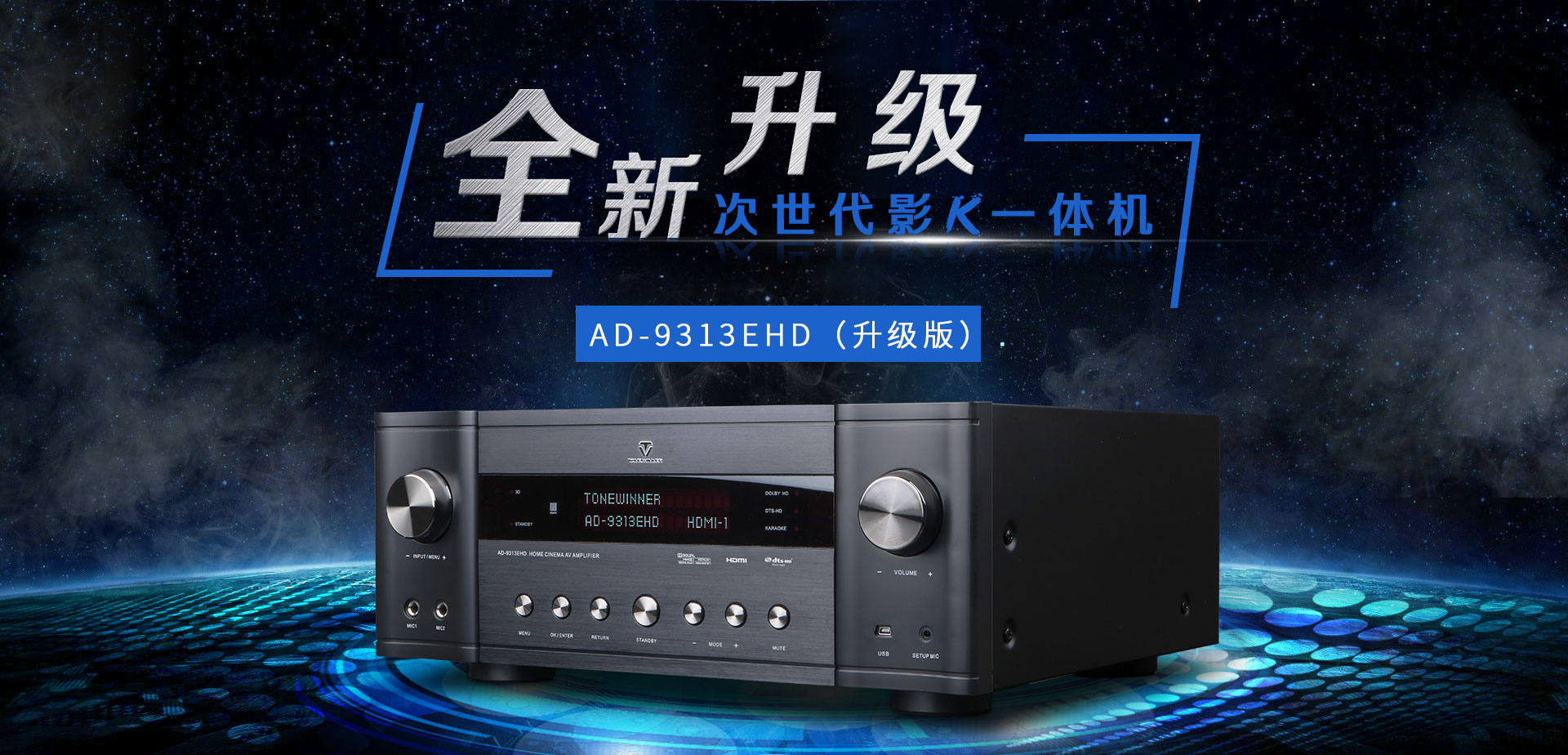

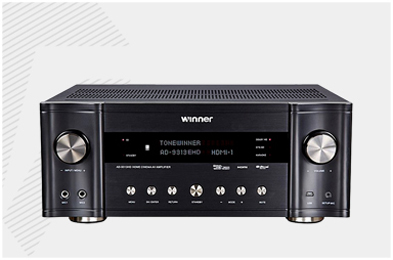

AD-9313EHD 5.1聲道家庭影院功放 AD-9313EHD與AD9313HD外觀相同，面板采用了加工精細的拉絲鋁合金材料，有良好的視覺效果、顯得高端大器、耐看。 二、電路及用料設計 AD-9313EHD機蓋，一目了然的高科技電路板和規范專業的工業化設計工藝映入眼簾：但見整機的電路排版非常的漂亮，專業的音頻設計理念奠定了9313HD能夠獲得高標準的信噪比和高標準的保真度。 DA/DA數模轉化、整形、HDMI高清音視頻信號的處理與傳輸?shù)龋潜緳C(jī)的關鍵技術所在。該部分電路是在天逸AD-7100HD旗艦高清解碼電路的基礎上升級了MDMI1.4和3D高清相關功能、有相當高的成熟度和可靠性。 20余年的悠久歷史了，對傳統的高保真HI-FI功放的設計生產更是久負盛名，為業界所矚目！AD-9313HD的每一個聲道都是采用獨立的HI-FI電路印制板，以微型自動貼片工藝技術生產，這種自動貼片工藝技術所生產的電路板十分規范和可靠，大大減少了虛焊、漏焊的現象。使電路板和電腦主板一樣的可靠耐用，故障率非常之低。 5聲道獨立高保真放大電路，整機一共使用了16只大功率管，龐大的鑄鋁散熱器，保證其良好的散熱和強大的功率輸出。功率強勁，推力十足。 AD-9313EHD依然采用的是以美國CIRRUS LOGIG(水晶)公司的主流芯片CS497024-CUZ及CS47024C-CQZ來?yè)?dān)綱主角，CS497024-CUZ是一枚性能相當優秀、品質卓越、數據處理量巨大、速度超快的雙核心32-bit高清晰度音頻解碼DSP 系列中的加強版芯片，該芯片擁有獨立的雙DSP核心和X數據、P數據及Y數據代碼存儲空間，其芯片技術原理示意圖。 32-bit單元，可供用戶編程、定點DSP，具備每個時鐘周期操作時同時執行兩個內存訪問控制的能力（MAC）。每個核心有八個72-bit蓄電池，四X-和4個Y -數據寄存器，并有12索引寄存器。這兩個DSP內核加上一個靈活DMA引擎，足以從容高速的完成大量數據、各種控制指令、DMA等與外設之間移動數據和交流互訪，并高效的作用于數字音頻輸入、數字音頻輸出(DAI) (DAO)、外部存儲器，或任何DSP核心內存等，引導完成諸如音頻解碼，音頻后處理，音頻編碼，音頻DVD /視頻播放器，以及數字廣播解碼器的應用程序等等…… CS497024-CUZ芯片不可或缺的老搭檔，天逸選用了另一片同樣來至Cirrus Logic的高性能32-bit DSP音頻增強處理芯片，在本機中擔負著高清解碼后處理功能：該芯片擁有強大的音頻處理能力。AD-9313EHD的絕大多數音頻效果諸如音頻EQ（均衡器）管理、房間智能聲頻測試及自動設定合適的聲頻頻響效果、低音管理系統調節及設定、各種DSP聲效合成處理，都是由這枚芯片擔綱完成。處理完成的高清音頻數碼信號和高清視頻信號被送入由Analog Devices公司生產的著名HDMI(TM) 1.4（高清多媒體接口(TM)）收發芯片ADV7623中。在這里，所有的音視頻信號被送上了本機的信息高速公里進行快速的輸出輸入交換，從而完成高清解碼的全過程進入到相關的視頻處理顯示電路和多聲道高保真音頻模擬整形放大輸出電路等。

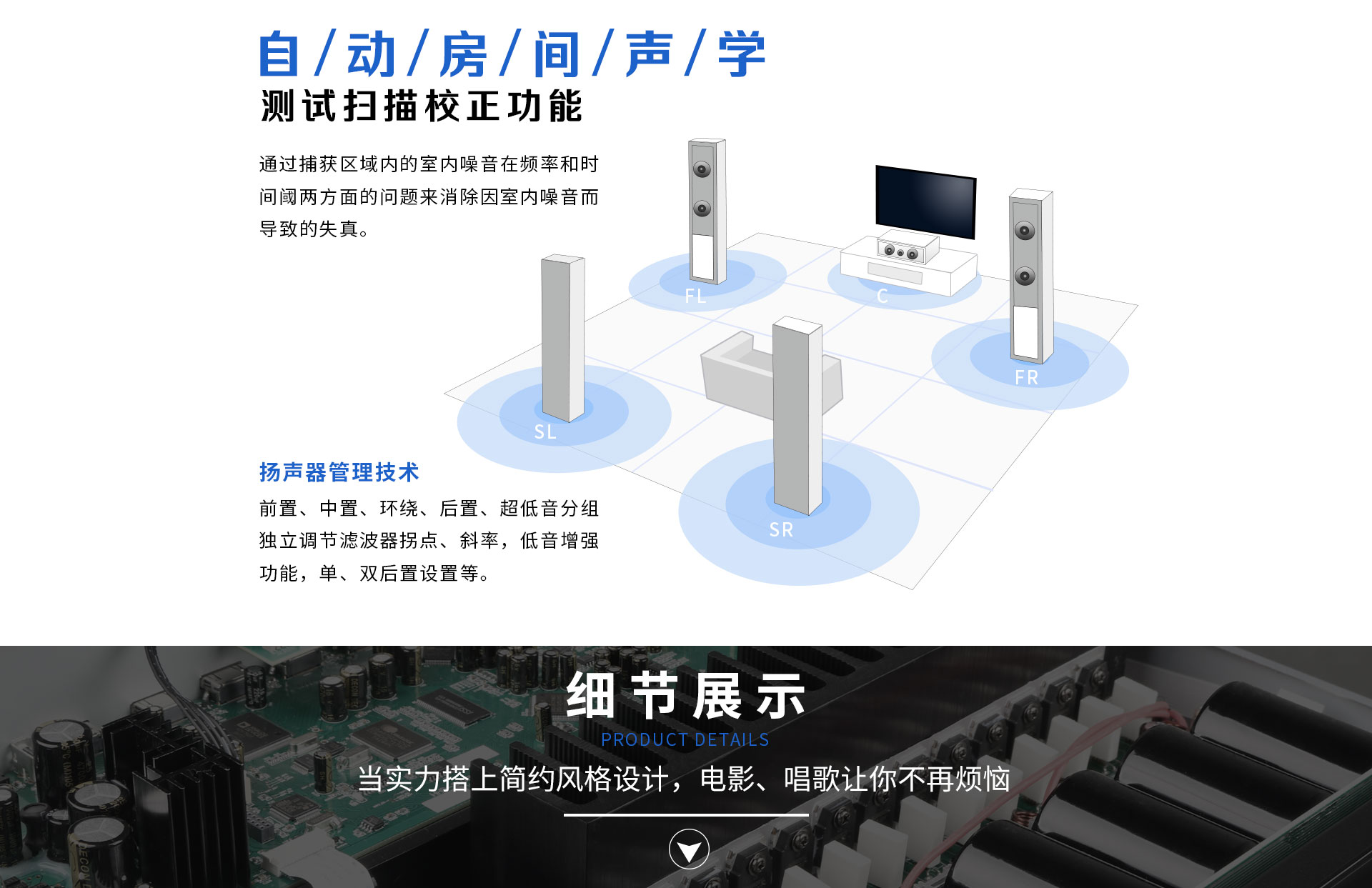

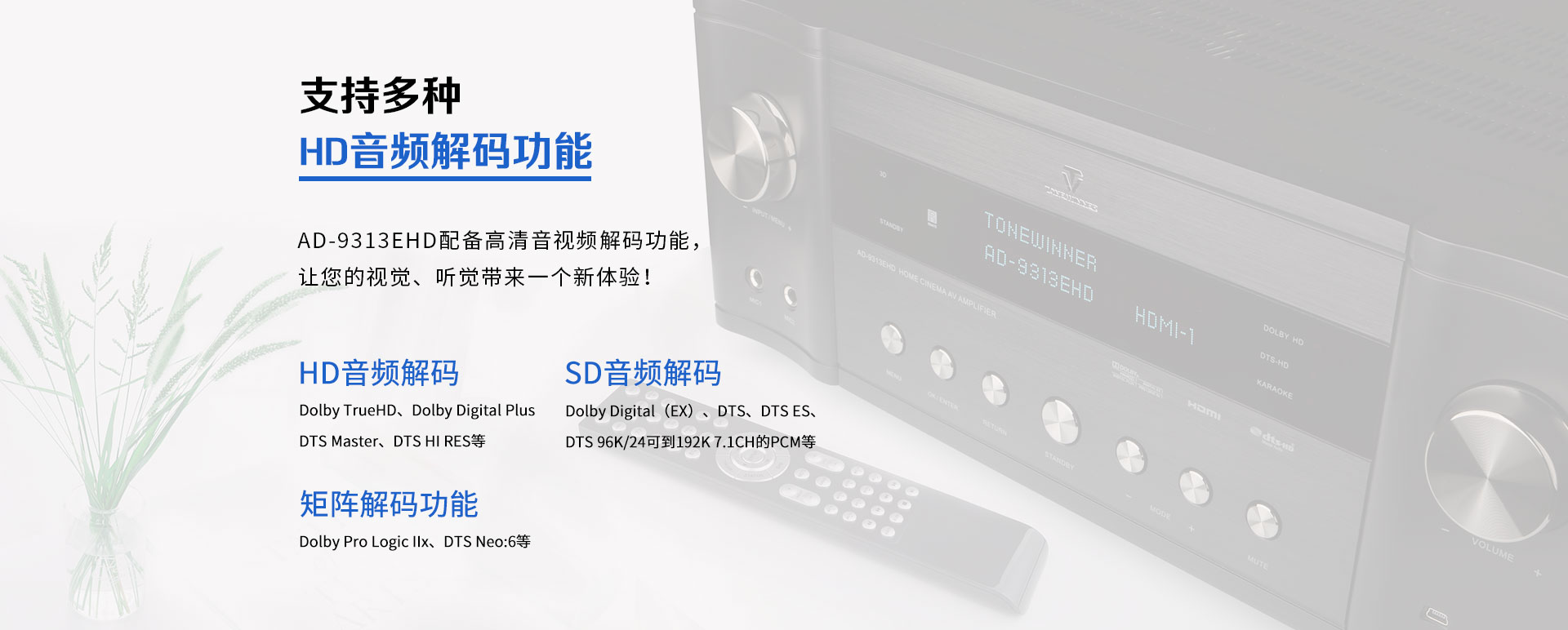

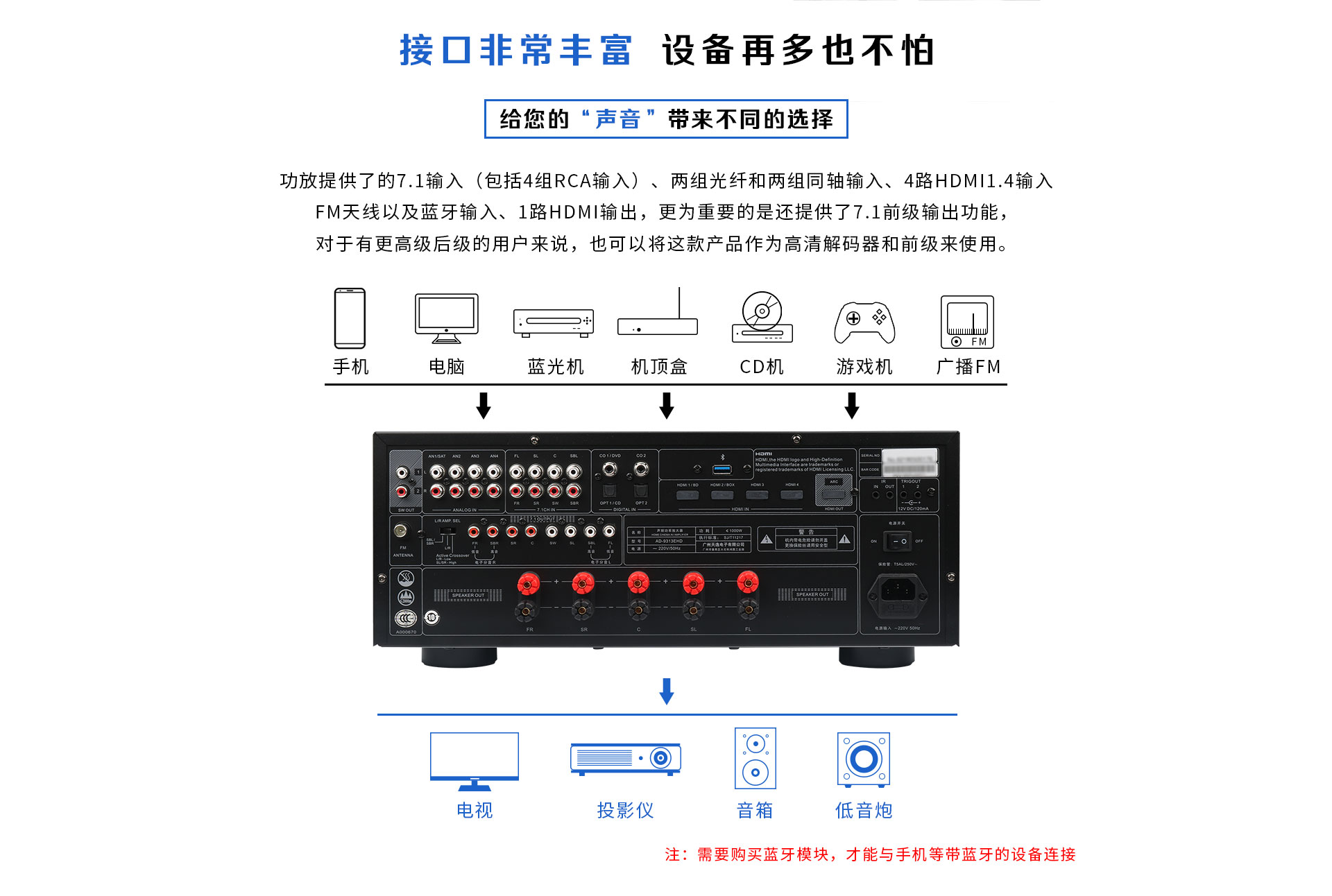

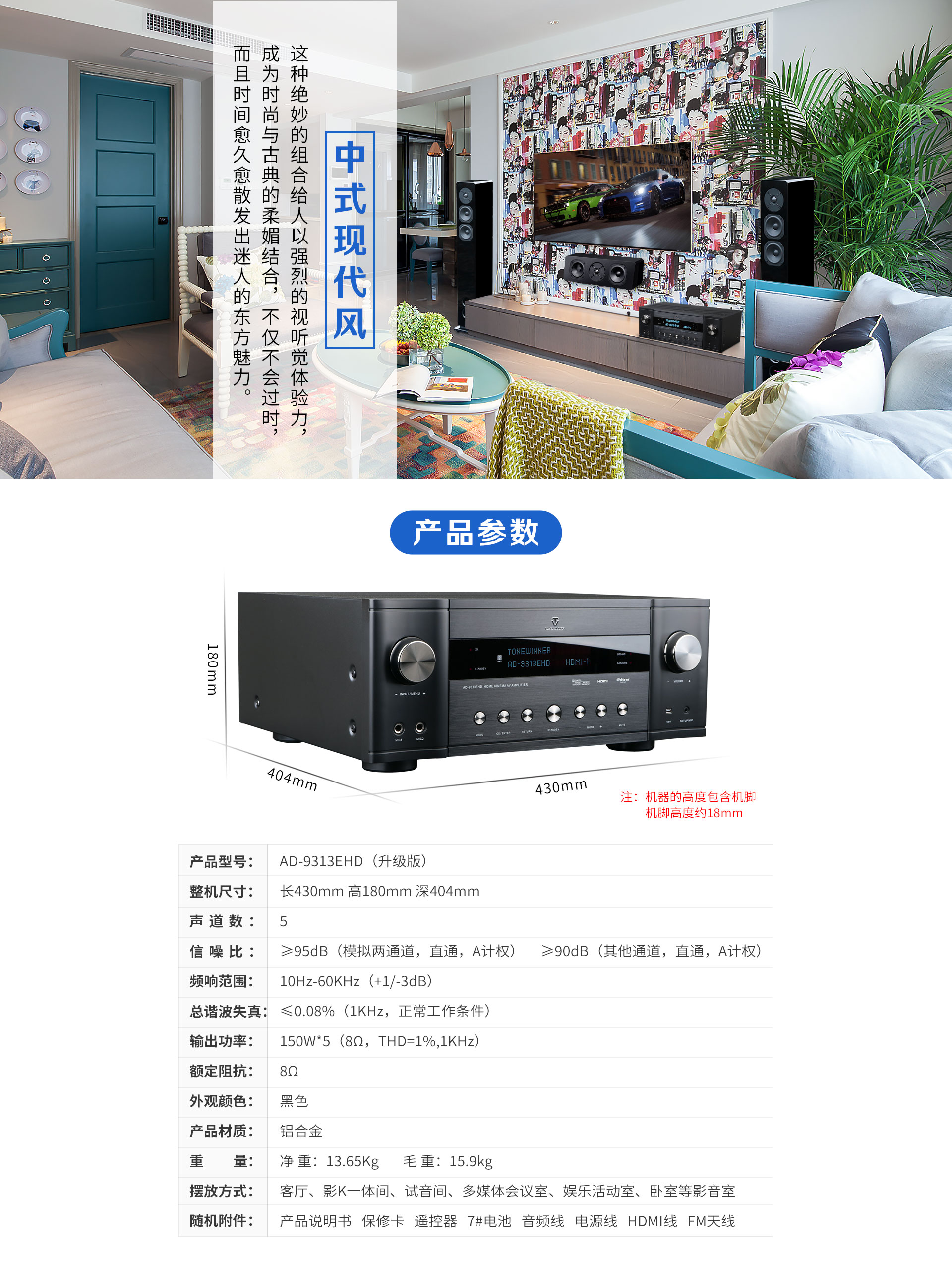

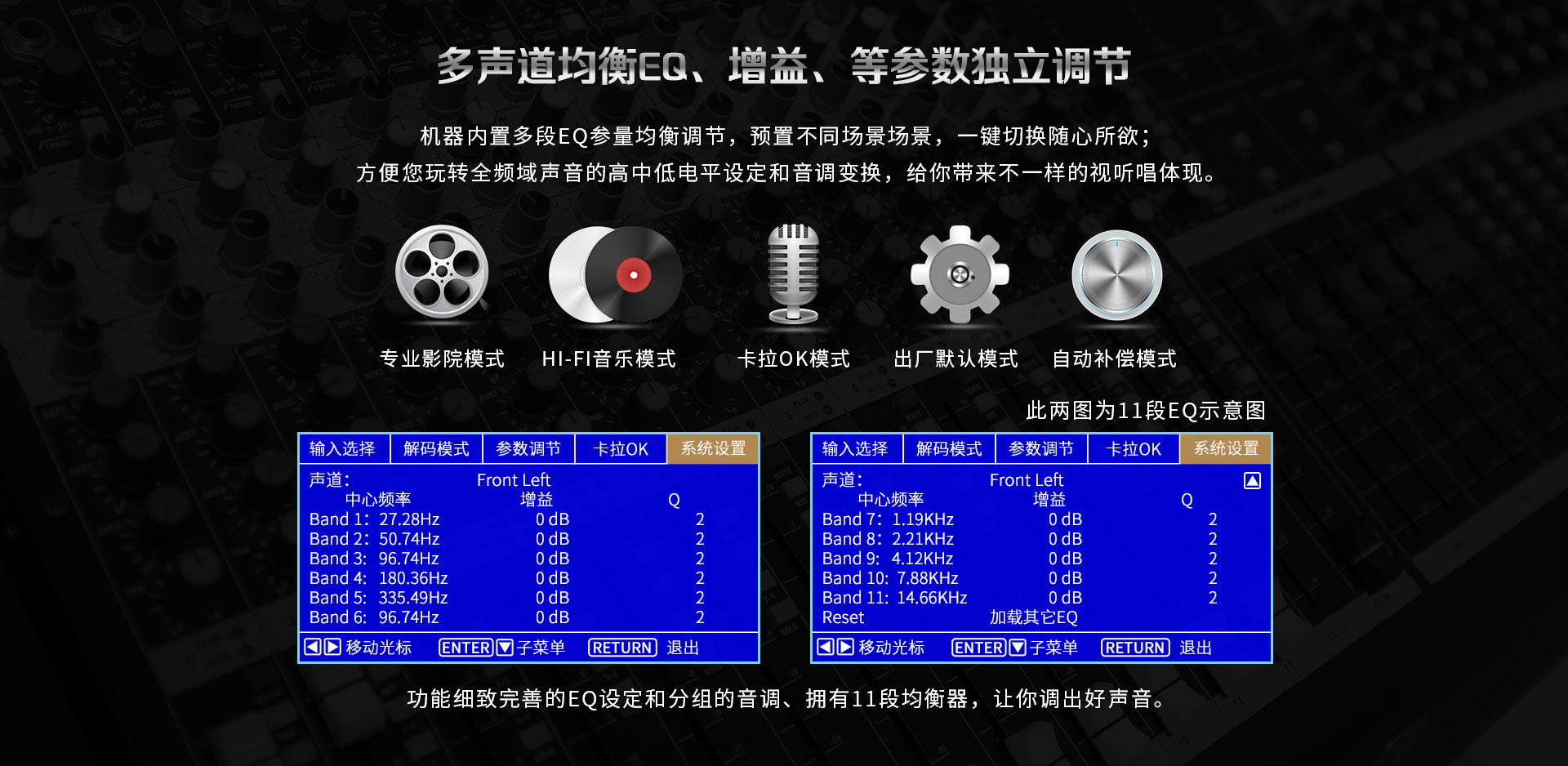

音頻處理部分 2.SD音頻解碼支持：Dolby Digital（EX）、DTS、DTS ES（D6.1、M6.1）、DTS 96/24、可到192K 7.1CH的PCM等。 4.智能房間聲學特性掃描功能。 6.擁有完善的分組音調、11段均衡器調整電路。 8.擁有獨特、完善的發燒級主聲道電子分音功能和主聲道雙功放高低音分音功放電路功能。 10.擁有神奇的的音箱頻率曲線校正功能，可以有效的提升音箱的聲音音質音色 12.擁有7.1聲道的模擬音頻輸出端子，可以把該機當成獨立的高清解碼器來使用 視頻處理部分 2. 4路HDMI輸入、1路HDMI輸出、HDMI快速切換。 4. 3D視頻播放。 支持6. HDMI、ARC音頻回傳。 視頻輸入480P,576P,720P50, 720P60,1080i50,1080i60,1080P50,1080P60，1080P24 四、聲音特性 150W×7（8Ω），充沛的功率儲備讓家庭影院聲音效果豐滿，輕易營造出強烈震撼的爆棚聲效！ ≤0.05 %，HI-FI靚機。純音樂播放效果突出。HI-FI味十足。 ≥95dB，背景干凈，聲音幾近“晶瑩通透” 16只音頻專用高品質安森美（原美國摩托羅拉半導體）NJW0302G / NJW0281G大功率晶體管，配合巨無霸級的鑄鋁成型氧化發黑工藝散熱器，提供5×150W的強勁功率，聲音的音質細膩，剛?cè)岵⒅兀曂γ停〕浞直ＷC功放在大動態時絕對不至于捉捉襟見肘，力不從心！ 五、產品主要性能指標 AD-9313EHD 5 ≥95dB（模擬兩通道，直通，A計權）≥90dB（其他通道，直通，A計權） 10Hz-60KHz（+1/-3dB） ≤0.08%（1KHz，正常工作條件） 150W*5（8Ω，THD=1%,1KHz） 8Ω ≤1000W ≤1W 外觀顏色：黑色 重：13.65Kg 重：15.9kg 430mm×180mm×404mm（寬×高×深） 565mm×290mm×510mm（寬×高×深） 適用場合：客廳、影和 |
